水控機說明書
文章出處：http://www.0451changfang.cn 作者：水控機說明書
水控機（J3J400A）CPU采用ARM內核的32位處理器，處理速度快、功耗低、可靠性高；通信接口采用TCP/IP傳輸。
水控機（J3J400A）控制系統由DC12V 3A電源、水控機（J3J400A、電磁閥（12V 0.3A）/電動閥（12V 0.3A）、流量計若干（時間模式消費不需要流量計）、用戶卡若干張、BS一卡通平臺、讀卡器幾部分完成。適用于學校、工廠、醫院、公共浴室、企業、政府、賓館酒店的浴室、澡堂、開水房、盥洗室、公寓洗手間等各種需要節水的場所。
1. 水控機使用說明
1) 待機界面顯示機器號：Axxxx（xxxx代表機器號）
2) 刷卡即可放水，同時電磁閥或電動閥打開，開始流水，將卡拿走即可退出此次消費（拿卡停水方式）
2. 水控機提示與處理方法
|
設備提示 |
說明 |
處理方法 |
|
01—Er |
卡驗證不正確（非系統卡） |
確定卡密碼和機器中密碼是否一致 |
|
02—Er |
流量模式15秒無流量 |
水管經常無水或著流量小于40毫升每秒，或者流量計損壞 |
|
03—Er |
卡類型錯誤 |
重新下載參數 |
|
04—Er |
掛失卡 |
交管理員解掛 |
|
05—Er |
余額不足 |
到充值部門充值 |
|
06—Er |
at45損壞 |
（檢測AT45焊接，再更換） |
|
07—Er |
1702初始化失敗 |
（檢測1702焊接，再更換） |
|
09—Er |
消費余額為負 |
卡值寫錯，采集消費數據后修正卡值 |
|
11—Er |
實時時鐘初始化失敗 |
（更換C36和C37（在32.768KHz晶振附近）） |
|
13—Er |
卡過期 |
到制卡中心進行卡注冊有效期 |
|
14—Er |
消費模式錯誤 |
重新下載參數 |
|
21-Er |
在不允許消費的時間段內消費 |
到指定的時間段再消費 |
|
22-Er |
超過次限額 |
單次不能超過次限額消費 |
|
23-Er |
超過日限額消費 |
當天不能再次消費 |
|
24-Er |
消費超過次數限制 |
等到下一個時間段再消費 |
|
41-Er |
流量模式累計檢測到30次15秒無流量 |
水管經常無水或著流量小于40毫升每秒，或者流量計損壞 |
3. 水控機接線方式

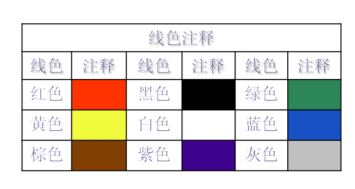

1) 線材顏色：
2) 接線說明：
紅 色：12V 電源（控制器電源輸入正極）
黑 色：GND （控制器電源輸入負極）
藍 色：直流控制信號輸出負極
白 色：直流控制信號輸出正極DC12±1V
綠 色：TXD(GPRS配置線)
黃 色：RXD(GPRS配置線)
紫 色：DC5V電源輸出負極
灰 色：直流數字電路輸入信號線,輸入低電平0+1V；輸入高電平4.5±0.5V
棕 色：DC5V電源輸出正極 DC5±0.5V
